EUROMET FW33 NC-Fräs- und Bohrmaschine

Bohr-Fräsmaschinen

EUROMET FW33 NC-Fräs- und Bohrmaschine

51 000,00 zł netz

Zu den Favoriten hinzufügen

12 monate garantie

Kontakt mit einem Händler:
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333

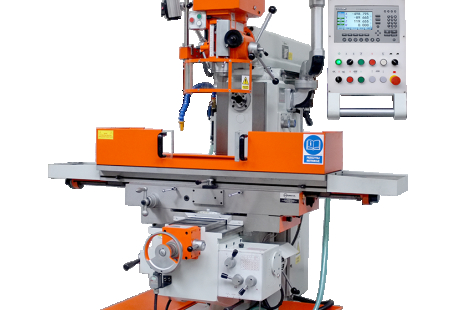

Die NC-Fräs- und Bohrmaschine EUROMET FW33 ist eine Maschine mit Schwenk-Drehkopf (in zwei Achsen), mit kleinen Abmessungen und einer breiten Bearbeitungsmöglichkeit. Dieses Modell verfügt über eingebaute NC-Funktionen, die das Fräsen in mehreren Varianten ermöglichen, wodurch es CNC-Fräsmaschinen ähnelt.

Menge

Fräsen um ein Quadrat / Rechteck
Fräsen um den Umfang eines Kreises / Zylinders
Bohren mehrerer Löcher in einem linearen Muster
Mehrere Löcher im Kreis bohren

GERÄTEMERKMALE:

Manuelle Vorschubsteuerung:

Nach dem Festlegen der Start- und Endpunkte der XY-Achsenbewegung bewegt sich der Tisch automatisch mit der entsprechenden Geschwindigkeit. Geschwindigkeitsbereich von 0 ~ 1500 mm / min.

Automatische XY-Achsenavigation:

Die Maschine kann wie eine herkömmliche Vertikalfräsmaschine bedient werden. Der Vorschub aller Achsen kann über ein mechanisches Handrad oder über MPG angetrieben werden, was die Arbeit erheblich vereinfacht und beschleunigt.

Stirnfräsfunktion:

Es genügt, einige wichtige Schneidparameter am Bedienfeld einzugeben, und die Maschine führt automatisch das Fräsen in der Ebene durch.

Umfangsschneidefunktion (Fräsen von Außen- und Innenrechtecken)

Geben Sie die Länge und Breite des äußeren oder inneren rechteckigen Teils ein, dann schneidet die Maschine automatisch um oder innerhalb der ausgewählten Form.

Zylinderfräsfunktion (Außenzylinder schneiden und Löcher bohren)

Geben Sie den Radius des Zylinders oder Lochs und der Werkzeuge ein, die Maschine schneidet automatisch die gewünschte Form.

Lineares Mehrlochbohren:

Nachdem Sie die Anzahl der Löcher, den Abstand und das erste Loch manuell eingegeben haben, fährt der Arbeitstisch automatisch zu den nächsten Löchern und bohrt sie dann nacheinander.

Mehrloch-Kreisbohren:

Nachdem Sie die Anzahl der Löcher und den Abstand eingegeben und das erste Loch manuell gemacht haben, bewegt sich der Arbeitstisch automatisch zu den nächsten Löchern entlang der Kreislinie und bohrt dann die Löcher nacheinander.

Standard Ausrüstung:

X-, Y-Achsen, die von einem Servomotor angetrieben werden
Farbiger Touchscreen
SPS-Steuerung
Bedienfeld auf einem beweglichen Arm
CE-Erklärung
Handbuch in Englisch
Umgang mit Werkzeugen
NC-Steuerung (HMI)

Technische Daten	Einheit	Wert
Tischabmessungen (Länge)	[mm]	1500
Tischabmessungen (Breite)	[mm]	330
Vorschubbereich der X-Achse	[mm]	1000
Vorschubbereich der Y-Achse	[mm]	380
Vorschubbereich der Z-Achse	[mm]	460
Spindeldrehzahlbereich	[U/min]	0 - 3600
Spindelkonus	[-]	ISO No. 40
T-Nuten (Anzahl x Breite x Abstand)	[mm]	5x16
Vorschub (X / Y / Z)	[mm/min]	0-1500/0-1500/460
Abstand zwischen der vertikalen Spindel und der Mitte des Tisches	[mm]	0-450
Linker und rechter Hang	[°]	+/- 45
Drehen Sie den Kopf nach links und rechts	[°]	+/- 95
Wysuw wrzeciona	[mm/rpm]	0,04/0,08/0,15
Geräteabmessungen	[mm]	1800x2020x2200
Maschinengewicht	[kg]	2200
