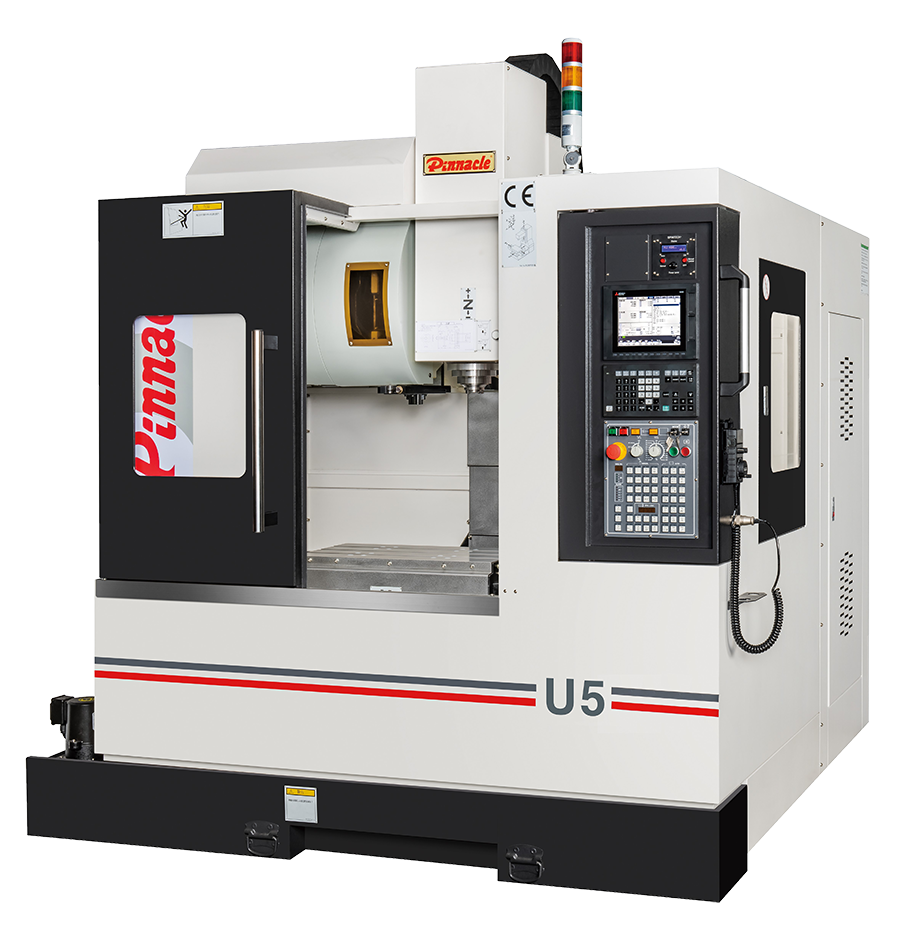

Centrum obróbcze PINNACLE U5 Ultrasonic
540 800,00 zł netto
Brak oceny
12 miesięcy gwarancji
Centrum obróbcze PINNACLE U5 Ultrasonic wyposażone w ultradźwiękowe wrzeciono dla zapewnienia doskonałej jakości podczas obróbki z dużą prędkością.
Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.
Wysoce sztywna konstrukcja.
Centrum obróbcze PINNACLE U5 Ultrasonic wyposażone w ultradźwiękowe wrzeciono dla zapewnienia doskonałej jakości podczas obróbki z dużą prędkością.
- Wszystkie elementy konstrukcyjne są wytwarzane z wysokiej jakości żeliwa meeitowego (FC30) i hartowane do twardości ponad HB190, a następnie odpuszczane w celu zmniejszenia naprężeń wewnętrznych.
- Trzy osie są wyposażone w drogi liniowe klasy P o wysokiej precyzji z dużymi blokami.
- Szerokość tulei: 30 mm.
- Układ wydechowy montowany z tyłu dla oszczędności miejsca.
- Precyzyjne śruby kulowe klasy C3 na trzech osiach.
- Średnica śruby kulowej: 32 mm.
- Wydajny napęd serwomotorów AC o wysokiej wydajności umożliwia 48 m / min prędkości szybkiego posuwu. Płynny ruch w połączeniu z mocnym napędem zapewniającym dokładne wykończenie obrabianej powierzchni.
Funkcje maszyny:
- Frezowanie
- Wiercenie
- Rozwiercanie
- Gwintowanie

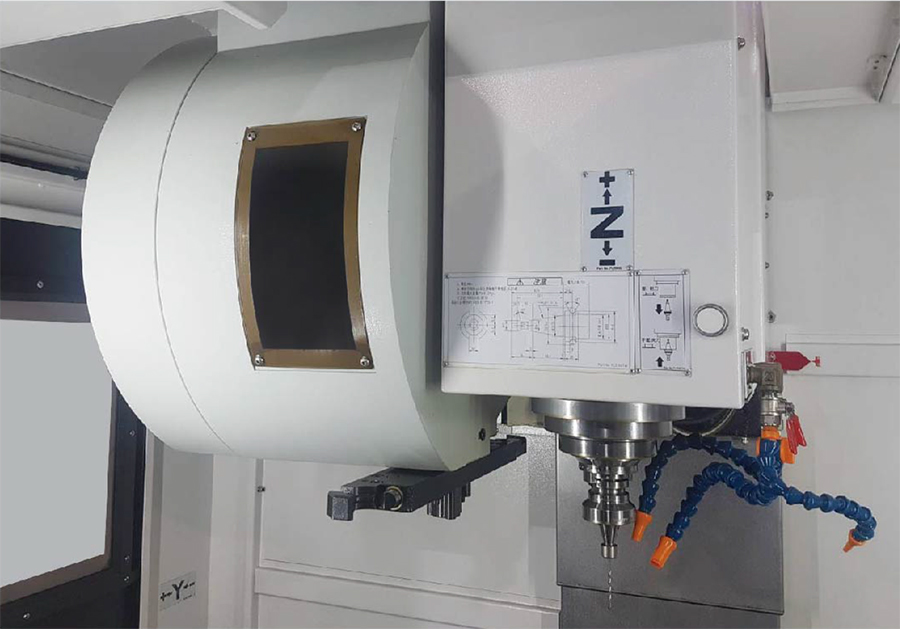

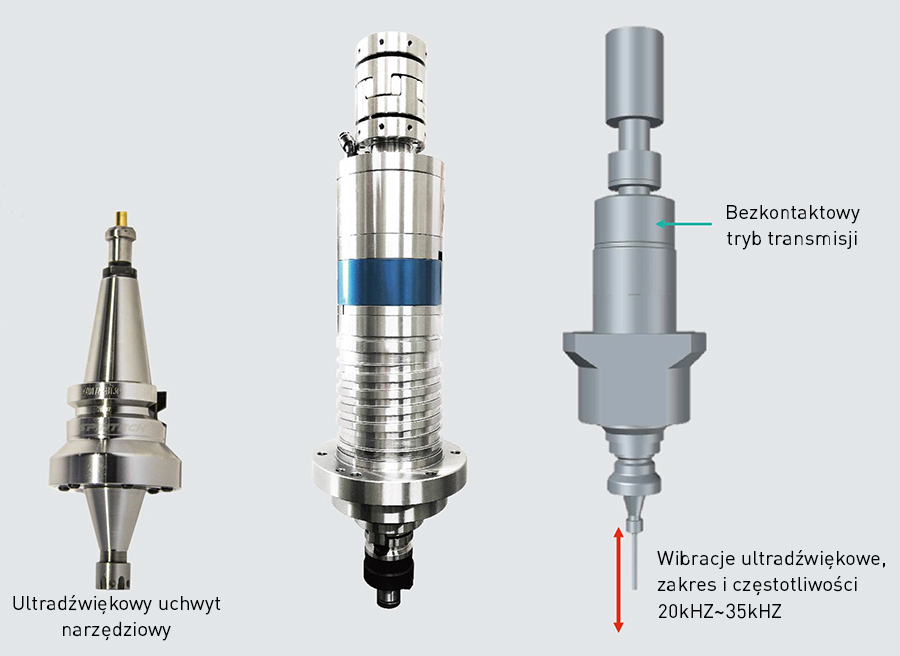

- MODUŁ WRZECIONA ULTRADŹWIĘKOWEGO
- Wibracje o wysokiej częstotliwości, wysoka precyzja
Wyróżniające się cechy:

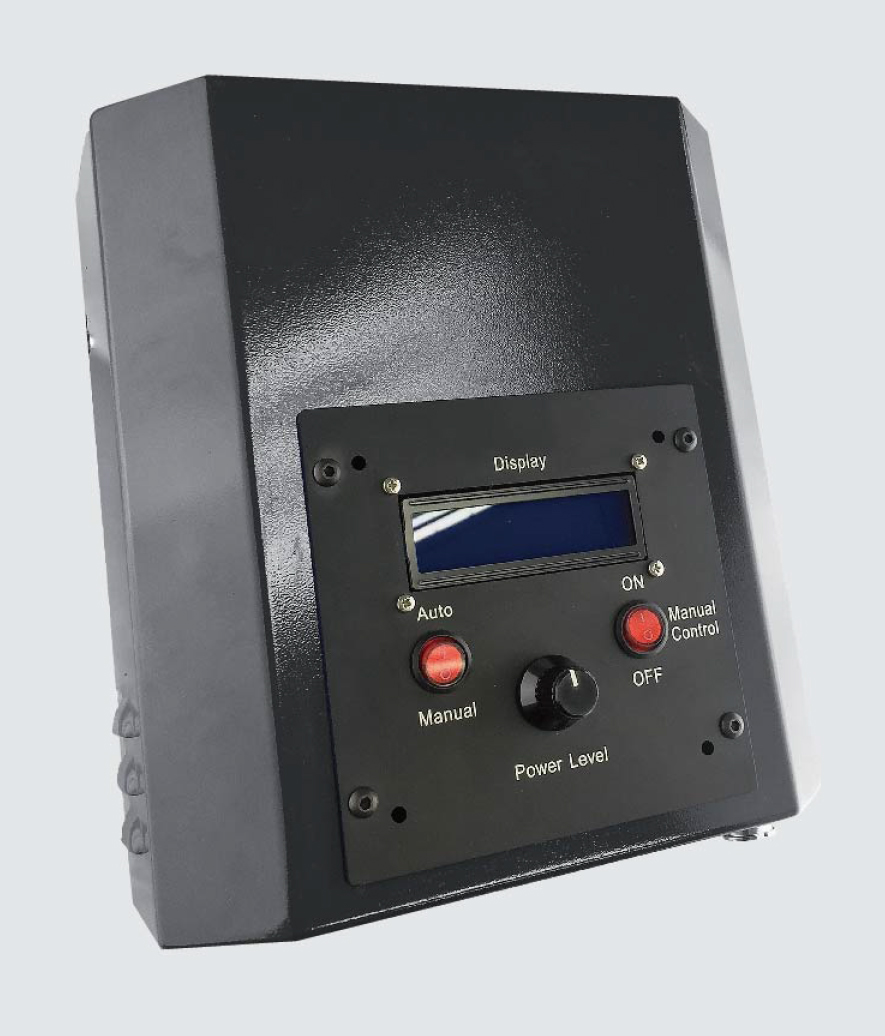

- Bezdotykowy (bezprzewodowy) transfer energii elektrycznej. Wysokowydajny transfer energii elektrycznej
- Zakres częstotliwości drgań narzędzia osiowego: 20-35 KHz
- Zakres amplitudy 1-14 µm
- Dokładność narzędzia może osiągnąć do 5 µm
Wyposażenie standardowe:

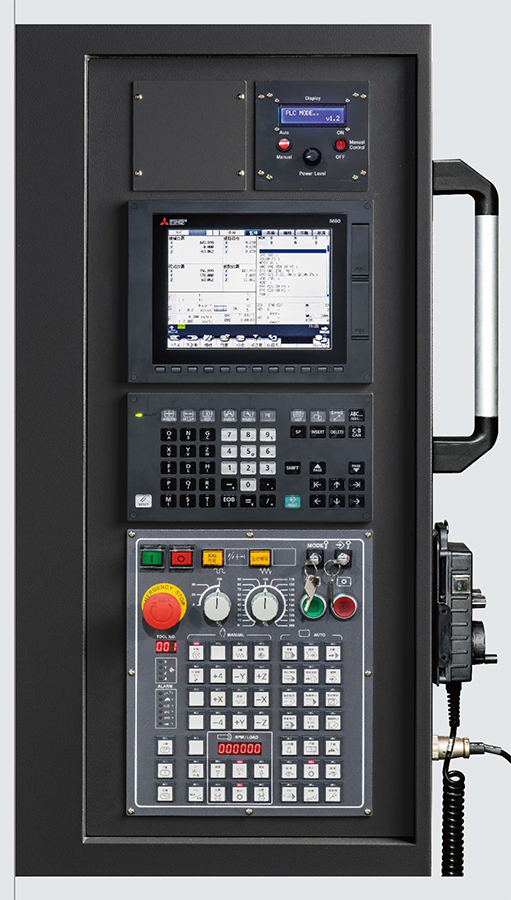

- Sterowanie Mitsubishi M80
- Wrzeciono BT, 24000 obr/min
- Przedmuch wrzeciona powietrzem
- System spłukiwania wiórów
- 20-pozycyjny magazyn karuzelowy

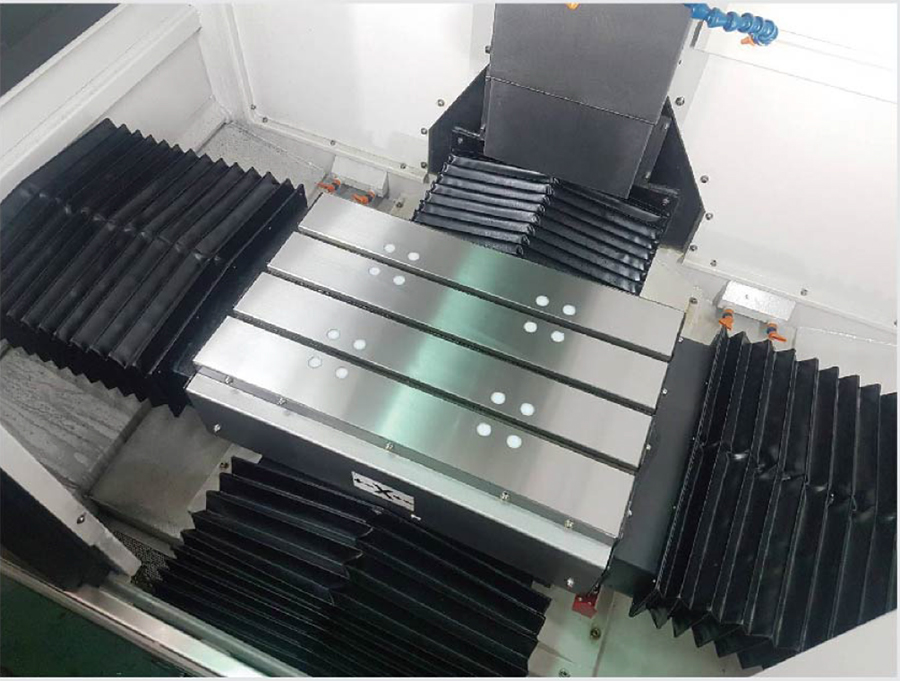

- Teleskopowe osłony prowadnic
- Pełna osłona przestrzeni roboczej
- System centralnego smarowania
- Przedmuch detalu powietrzem
- Pokrętło MPG
- Chłodzenie szafy elektrycznej
- Maszt sygnalizacyjny
- Pistolet chłodziwa i sprężonego powietrza
- Port RS232
- System chłodzenia
- Port USB
- Zestaw narzędzi obsługowych
- Deklaracja CE
- Instrukcja obsługi w języku polskim
| Dane techniczne | Jednostka | Wartość |
|---|---|---|
| Powierzchnia stołu (długość) | [mm] | 660 |
| Powierzchnia stołu (szerokość) | [mm] | 110 |
| Przesuw osi X | [mm] | 510 |
| Przesuw osi Y | [mm] | 410 |
| Przesuw osi Z | [mm] | 510 |
| Maks. obciążenie stołu | [kg] | 200 |
| Rowki teowe (szer. x rozstaw mm x°) | [-] | 14x125x3 |
| Odległość wrzeciona od stołu | [mm] | 100-610 |
| Stożek wrzeciona | [-] | BT30 |
| Prędkość wrzeciona | [obr/min] | 0 - 24000 |
| Odległość od osi wrzeciona do powierzchni kolumny | [mm] | 462 |
| Moc silnika wrzeciona | [kW] | 3,7/5,5 |
| Posuw przyspieszony (X/Y/Z) | [m/min] | 48/48/48 |
| Moc serwomotorów posuwu FANUC | [kW] | 1,5/1,5/2,0 |
| Typ magazynu narzędzi | [-] | karuzelowy |
| Pojemność magazynu narzędzi | [szt.] | 20 |
| Maks. średnica narzędzia | [mm] | 75 |
| Maks. długość narzędzia | [mm] | 150 |
| Maks. waga narzędzia | [kg] | 4 |
| Przyłącze elektryczne | [kVA] | 15 |
| Pojemność zbiornika chłodziwa | [l] | 150 |
| Wymiary (DxSxW) | [mm] | 1900x2200x2400 |
| Waga | [kg] | 3600 |
