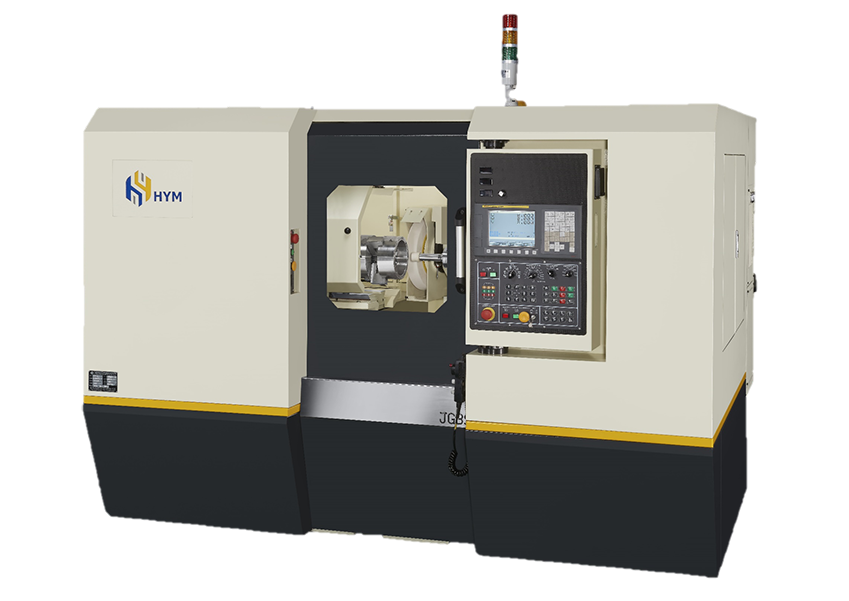

Szlifierki do otworów JG3S Ø 6-200mm
Indywidualna wycena
Brak oceny
12 miesięcy gwarancji
Szlifierki do otworów JG3S, dzięki wysokiej dokładności, ułatwiają znalezienie optymalnego procesu dla przedmiotu obrabianego. Te maszyny wykonują automatycznie szlifowanie wewnętrznych i zewnętrznych średnic, powierzchni czołowych i stożków.
Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.
Szlifierki do otworów JG3S, dzięki wysokiej dokładności, ułatwiają znalezienie optymalnego procesu dla przedmiotu obrabianego. Te maszyny wykonują automatycznie szlifowanie wewnętrznych i zewnętrznych średnic, powierzchni czołowych i stożków.
Sterownik FANUC i samodzielnie opracowane oprogramowanie do szlifowania JIMATIC F-9000. Idealne dwadzieścia procedur szlifowania przedmiotu obrabianego w jednym momencie, w tym powierzchnie wewnętrzne i czołowe itp., co zapewnia dużą pojemność, proste szlifowanie, wysoką wydajność i wysoką dokładność.
- Szlifierka cnc do otworów produkcji tajwańskiej
- Wysoka wydajność i precyzyjność
- System sterowania CNC
Wyposażenie standardowe:
- Sterownik fanuc 0i-tf, oprogramowanie JIMATIC-F9000 (system Fanuc)
- Serwomotor w osi X i Z
- Śruby kulowe w osi X i Z
- System hydraulicznego smarowania ciśnieniowego
- Obciągacz diamentowy φ10*35l
- Magnetyczny separator płynu chłodzącego
- Osłona przeciwbryzgowa φ340
- Wrzeciono ściernicy (pasek) 90-250l (10.000 obr/min)
- Pasek i koło pasowe (30*913,φ190)
- Falownik (Yaskawa)(3hp)
- Silnik ściernicy (3hp)
- Filtr papierowy i pompa (250l)
- Oświetlenie robocze led
- Skrzynka narzędziowa z zestawem narzędzi obsługowych
- Śruba regulująca poziomowanie i podstawa
- Pełna osłona z kolektorem mgły olejowej
- Oświetlenie ostrzegawcze
- Deklaracja zgodności CE
- Instrukcja obsługi w języku polskim
Wyposażenie opcjonalne (dodatkowo płatne):
- Hydrauliczny uchwyt 3-szczękowy
- Smarowanie mgłą olejową
- 9” uchwyt 3-szczękowy
| Dane techniczne | Jednostka | Wartość |
|---|---|---|
| Średnica wychylenia nad stołem | [mm] | 300 |
| Głębokość szlifowania | [mm] | 200 |
| Zakres szlifowania wewnętrznego | [mm] | 6 - 200 |
| Zakres szlifowania zewnętrznego | [mm] | 150 |
| Maks. średnica zewnętrzna obrabianego detalu | [mm] | 150 |
| Maks. długość szlifowania zewnętrznego | [mm] | 250 |
| Maks. długość obrabianego detalu | [mm] | 250 |
| Obciążenie głowicy wrzeciona | [kg] | 90 |
| Prędkość obrotowa wrzeciona | [obr/min] | 1 - 900 |
| Stożek otworu wewnętrznego | [-] | MT5 |
| Średnica otworu przelotowego | [mm] | 32 |
| Odchylenie wrzeciennika | [°] | -5~+25 |
| Maks. posuw w osi X | [mm] | 200 |
| Maks. posuw w oś Z | [mm] | 250 |
| Minimalna wartość posuwu | [mm] | 0.001 |
| Prędkość automatycznego posuwu wgłębnego | [mm/min] | 5000 |
| Napięcie | [V] | 200(60Hz) |
| Wymiary urządzenia (DxSxW) | [mm] | 1600 |
| Waga urządzenia | [kg] | 2150x1620x1370 |
