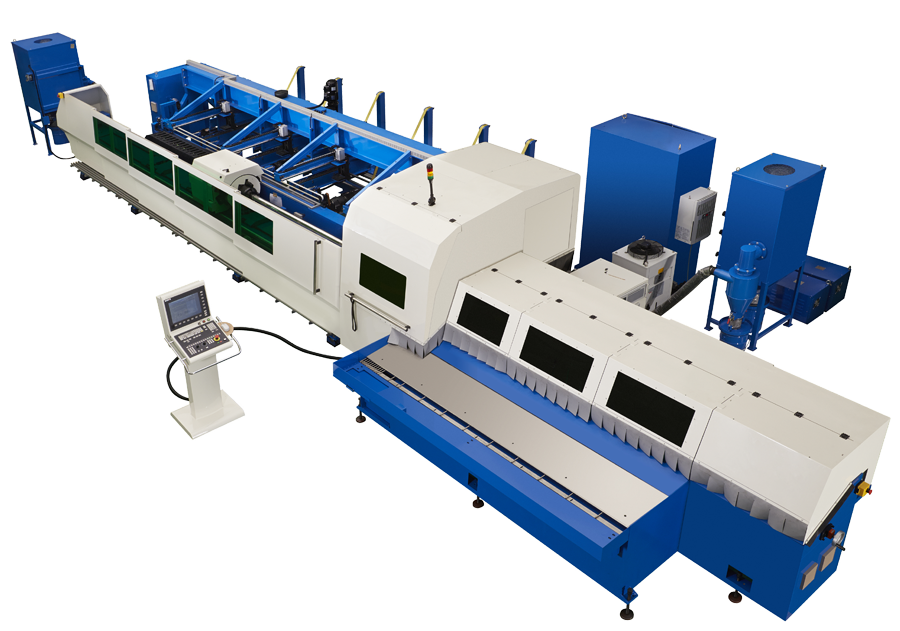

Wycinarka laserowa do rur SOCO SLT-152 FIBER
Indywidualna wycena
Brak oceny
12 miesięcy gwarancji
Wycinarka laserowa do rur SOCO SLT-152 FIBER - automatyczna linia SOCO do cięcia laserowego CO2 rur i profili o max średnicy cięcia do 152 mm i grubości ścianki 6 mm dla stali czarnej. Dzięki zautomatyzowaniu procesu produkcyjnego jest możliwość cięcia oraz wykrawania skomplikowanych kształtów przy użyciu jednego urządzenia przy jednoczesnym zmniejszeniu ilości powstałego odpadu.
Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.
Wycinarka laserowa do rur SOCO SLT-152 FIBER - automatyczna linia SOCO do cięcia laserowego CO2 rur i profili o max średnicy cięcia do 152 mm i grubości ścianki 6 mm dla stali czarnej. Dzięki zautomatyzowaniu procesu produkcyjnego jest możliwość cięcia oraz wykrawania skomplikowanych kształtów przy użyciu jednego urządzenia przy jednoczesnym zmniejszeniu ilości powstałego odpadu.
Maszyna posiada 6,5 m automatyczny podajnik wraz z pozycjonowaniem odległości materiału od dyszy głowicy laserowej, ułatwiając w ten sposób wycinanie wprowadzonego do układu sterowania SOCO CAD kształtu, jak również automatyczny rozładunek gotowego elementu.
Cechy maszyny:
- Automatyczny system ciecia laserowego do obróbki rur, rur kwadratowych, rur prostokątnych i profili
- Max średnica rury 152 mm grubość ścianki 6 mm (stal czarna)
- Maszyna wykorzystuje źródło lasera światłowodowego wobec powyższego koszty pracy i regulacji są minimalne
- Maszyna umożliwia cięcie stali zwykłej jakości, stali nierdzewnej, aluminium oraz innych trudno obrabialnych materiałów.
- Typowe operacje możliwe do wykonania:
- Cięcie
- Cięcie pod kątem
- Wykrawanie
- Wykonywanie otworów
- Maszyna może wykonywać kompleksowo części o bardzo skomplikowanych kształtach.
- Łatwe importowanie plików CAD 2D/ 3D do programu maszyny i tworzenie programów obróbczych
- Może zastąpić inne urządzenia konwencjonalne do wykonania skomplikowanych detali.
- Maszyna wyposażona w osłony bezpieczeństwa zgodne z Dyrektywą Maszynową maszyna oznaczona CE
Wyposażenie standardowe:
- Baza maszyna SOCO SLT 152 wyposażona w 5 osi sterowanych przez serwomotory
- Układ posuwu z 6500 mm stołem oraz głowicą obrotową
- Rezonator laserowy 1000 W
- Głowica tnąca wyposażona w szybko wymienny układ soczewki oraz czujnik pojemnościowy ustawienia wysokości głowicy
- Wysoko ciśnieniowy zawór go gazu
- Magazyn do podawania rur 6500 mm
- Układ do rozładunku materiału z 2000 stołem
- Układ klimatyzacji
- Układ chłodzenia głowicy tnącej
- Układ do pochłaniania gazów
- Złącza (węże) do gazów tnących
- Złącza (węże) do gazów chłodzących
- System sterowania
- Jedna licencja oprogramowania SOCO-CAD (możliwa do zainstalowania na dodatkowym komputerze lub komput rzez klienta)
- Jeden kopo ter przemysłowy, wyposażony w czytnik CF / USB / Ethernet
- Podłączenie do Internetu wraz z IRMS
- Jeden komplet soczewek
- Szczęki do wózka posuwu (automatyczne centrowanie) x 2 (do 20 – 80 mm oraz 75 – 150 mm)
- Rolki do układu obrotu (automatyczne centrowanie) x 2 (do 20 – 80 mm oraz 75 – 150 mm)
- Materiały eksploatacyjne:
- a) Dysze : 1,2 x 2, 1,5 x 2, 2,0 x 2
- b) Osłony optyki x 5
Wyposażenie opcjonalne (dodatkowo płatne):
- Źródło lasera 2000 W
- Stół wyładowczy 3000 mm
- Detekcja szwu
- Dysze
- Szklane osłony optyki
- Soczewki
| Dane techniczne | Jednostka | Wartość |
|---|---|---|
| Możliwość cięcia rury | [mm] | 20 - 20 |
| Możliwość cięcia profilu kwadratowego | [mm] | 120 - 120 |
| Możliwość cięcia profilu prostokątnego | [mm] | 20 - 20 |
| Maks. długość materiału | [mm] | 2000 - 6500 |
| Maks. długość detalu | [mm] | 2000 (opcja 3000) |
| Maks. waga detalu na łożu maszyny | [kg] | 120 |
| Maks. waga wiązki | [kg] | 4000 |
| Prędkość osi X | [m/min] | 100 |
| Prędkość osi Y | [m/min] | 25 |
| Prędkość osi Z | [m/min] | 30 |
| Prędkość osi A | [°/s] | 720 |
| Dokładność pozycjonowania | [mm] | +/- 0.2 |
| Dokładność dyspersji | [mm] | +/- 0.2 |
| Grubość ścianki ciętego materiału | [mm] | 0,6 - 6,4 |
| Moc rezonatora | [kW] | 2 (opcja 2,5) |
| Waga podajnika | [kg] | 5000 |
| Waga podstawy wycinarki | [kg] | 3300 |
| Waga podstawy maszyny | [kg] | 4700 |
| Waga odbioru detalu | [kg] | 3000 |
| Waga układu chłodzenia | [kg] | 1000 |
| Waga odciągu gazów | [kg] | 800 |
| Wymiary (DxSxW) | [mm] | 12950x4673x2190 |
