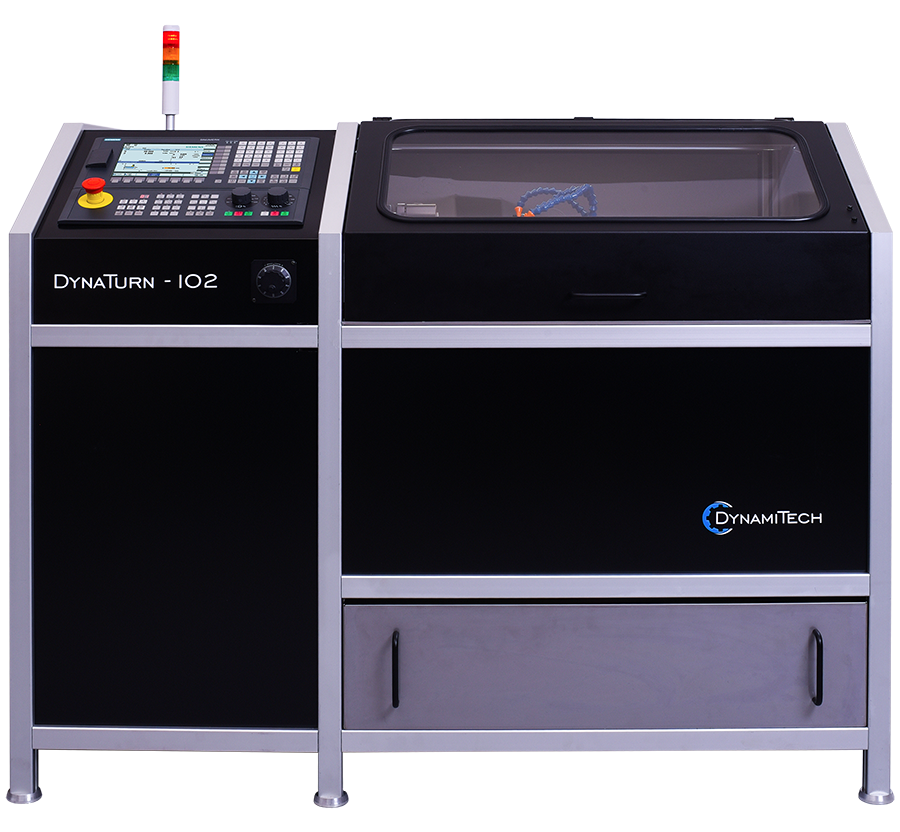

Dynamitech DynaTurn 102 CNC-Drehmaschine
Die in Tschechien hergestellte CNC-Drehmaschine DynaTurn 102 eignet sich zum Drehen sowohl einfacher als auch sehr komplexer Details, sowohl in der Einzel- als auch in der Serienfertigung.
Die Maschinenspindel ist gehärtet, aus hochwertigem Stahl gefertigt und in Kegelrollenlagern gelagert. Dies ist die Grundvoraussetzung für einen reibungslosen Betrieb ohne unerwünschte Vibrationen. Der Spindelantrieb erfolgt über einen SIMOTICS-Asynchronmotor mit präziser Positionierung. Durch entsprechendes Zubehör ist es möglich, angetriebene Werkzeuge an der Maschine anzubringen, z. B. zum Bohren von Löchern in der Stirn, zum Fräsen von Schlitzen usw.

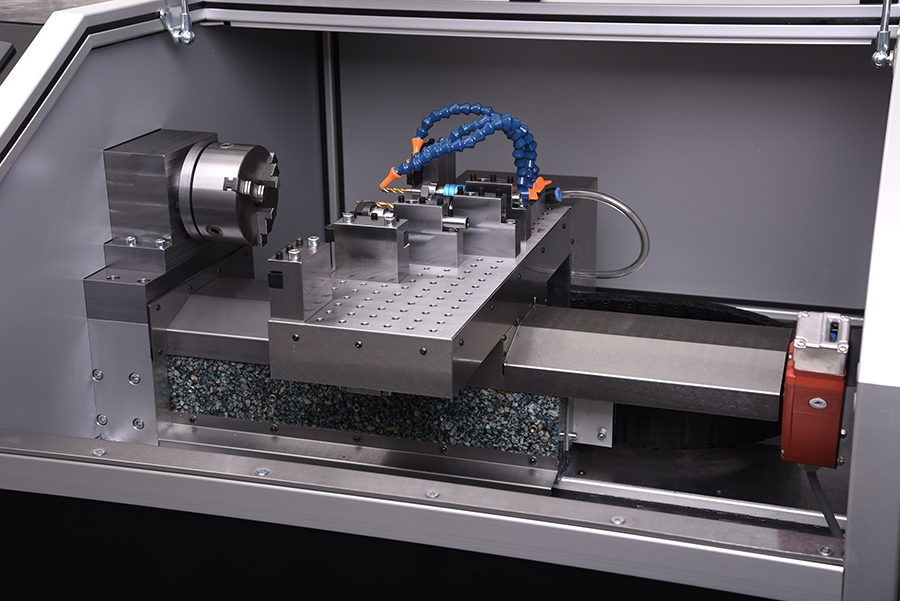

Aufgrund der Größe der Maschine wurde eine hohe Steifigkeit erreicht. Dies ist vor allem auf das kinematische System und ein sehr massives Vorkommen von gegossenem „Mineralguss“-Granit zurückzuführen. Die Längs- und Querträger bilden zusammen einen stabilen Kreuztisch, der in einer gespannten BoschRexroth-Rollenführung gelagert ist. Die Maschine kann problemlos schwer zu verarbeitende Materialien wie Edelstahl, Titan usw. verarbeiten.

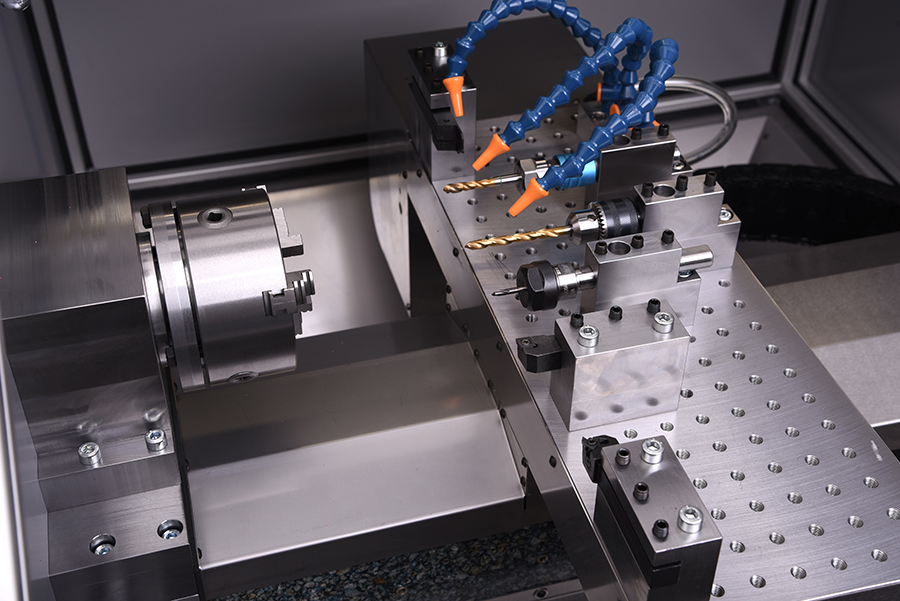

Die Druckplatte des Querschlittens ist mit einem Gewinderaster ausgestattet, das eine variable Anordnung von vorderen und radialen Werkzeughaltern ermöglicht. Diese Lösung ist eine natürliche Garantie für hohe Steifigkeit, Geschwindigkeit und Genauigkeit des Ansatzes.
Alle beweglichen Teile sind mit einer Edelstahlplatte abgedeckt und so angeordnet, dass die Späne ohne Stopp in den Auffangbehälter fallen. Diese Lösung erleichtert nicht nur die Bedienung, Wartung und Einstellung erheblich, sondern reduziert auch den Verschleiß deutlich. Unter der Ölwanne befindet sich ein Kühlmitteltank mit Pumpe.
Hauptmerkmale der Maschine:
- Bettstruktur - Granitverbundwerkstoff „Mineralguss“.
- Spindel – gehärteter Qualitätsstahl, kegelrollengelagert, angetrieben durch einen SIMOTICS-Asynchronmotor mit präziser Positionierung – einsetzbar in angetriebenen Werkzeugen.
- Linearführung - BoschRexroth Größe 25, gespannt.
- Kugelumlaufspindeln – BoschRexroth Größe 20, vorgespannt.
- Achsantrieb – SIMOTICS digitale Servomotoren mit Absolutmessung und direkter Anbindung an die Kugelumlaufspindel.
- CNC-System - SIEMENS SINUMERIK 808 D ADVANCED, Werkstattprogrammierung inklusive Standard-Drehzyklen, Handrad.
- Garantie – Werkstattservice, gebrauchte Markenkomponenten, SINUMERIK-Steuerung – all das ermöglicht es uns, dem Anwender eine Standardgarantie von 36 Monaten bei Einschichtbetrieb zu gewähren.
Kontrollsystem

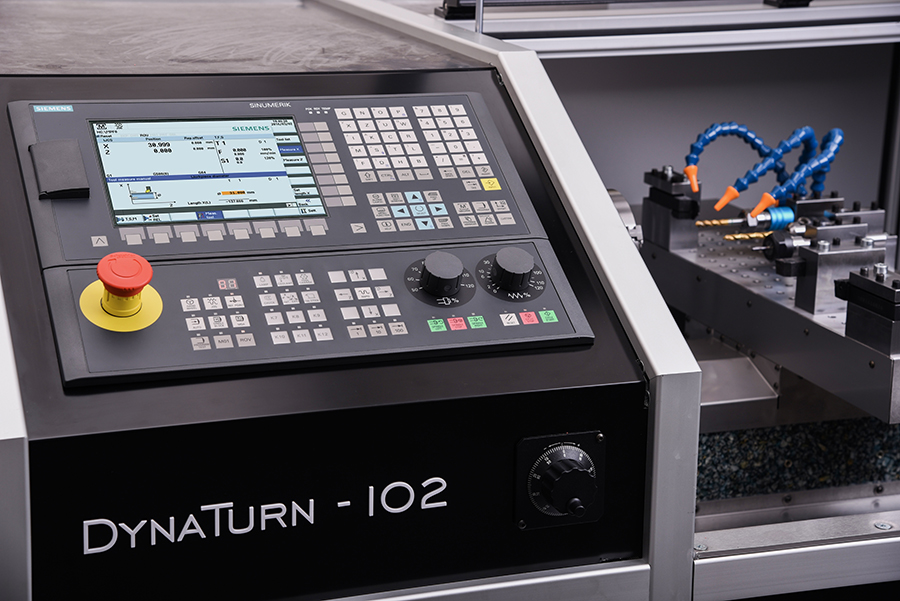

Die Maschine ist mit dem weltbekannten Steuerungssystem SIEMENS SINUMERIK 808 D ADVANCED, digitalen SIMOTICS-Motoren mit Absolutsensor und SINAMICS V70-Servoantrieben ausgestattet. Eine benutzerfreundliche Benutzeroberfläche mit einem Werkstattzyklus-Programmiermodul ermöglicht Ihnen die schnelle Erstellung einfacher und komplexerer Programme sowohl für die Einzelstück- als auch für die Großserienfertigung.
Weitere Informationen und technische Parameter finden Sie unter diesem Link oder durch Klicken auf die Fotos unten.
Weitere Informationen und technische Parameter finden Sie unter diesem Link oder durch Klicken auf die Fotos unten.
