Rohranfaser

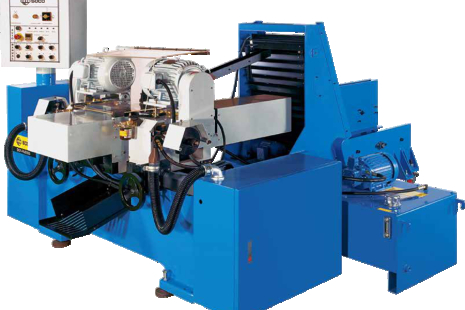

SOCO DEF-FANC/60SS Anfasmaschine
294 349,00 zł netz
Keine Bewertung
12 monate garantie
Kontakt mit einem Händler:
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333
Zwei servogesteuerte Schneidkopfachsen mit einer Kapazität von bis zu Ø127 mm x 8 t und einer Toleranz von nur +/- 0,05 mm. Geeignet für kurze Längen von 25 mm bis 250 mm.
Zwei servogesteuerte Schneidkopfachsen mit einer Kapazität von bis zu Ø127 mm x 8 t und einer Toleranz von nur +/- 0,05 mm. Geeignet für kurze Längen von 25 mm bis 250 mm.
Die DEF-Serie ist ideal zum Anfasen kurzer Arbeitslängen von 25 mm bis 350 mm. Mit einem optionalen BTM bieten die Maschinen einen vollautomatischen Lade-, Beschickungs- und Anfasprozess. Dieser Bereich eignet sich zum sauberen und gleichmäßigen Anfasen beider Enden des Rohrs sowie zum (runden) Anfasen von Radien und / oder zum Anfasen der Innen- und Außenseite (E/A) und der Stirnseite des Materials. Es kann auch zum Außenfasen von Vollstäben (*) verwendet werden.
Maschinenmerkmale der NC-Serie:
AUTOMATISIERUNG
- NC-Steuerung: Schneidkopf und Vorschub durch Servomotor gesteuert
- Automatische Trennung von Spänen und Werkstücken
- Intuitive Software und Touchscreen. NC-gesteuerte Anfastiefe und -geschwindigkeit
- Vollautomatisches Anfassystem, mit 2 Arten von Lademagazinen:
- Rack – Schiebemagazin (Standard)
- BTM – Bündellademagazin (Optional) - Außen- und Innenfasen mit Planfräsen in einem Arbeitsgang für doppelseitige Rohre, optional mit Radius-(Rund-)Fasen
VIELSEITIGKEIT UND REICHWEITE
- Die Arbeitslänge kann bis zu 25 mm betragen. Der Durchmesser reicht von 10 mm bis 127 mm
- Geeignet für Rohr- und Massivstäbe und Materialien wie Stahl, Edelstahl, Kupfer und Aluminium (mit Drehzahlinverter)
- Fähigkeit zur I/O-Fasung bis zu einer Tiefe von 15 mm
- Geeignet für E/A-Fasen, Planfräsen, Zentrieren, Tiefenfasen und Radiusfasen
LEISTUNG
- Spanbruchfunktion zur Vermeidung langer Grate
- Zykluszeiten so kurz wie 3 Sekunden
- Drehzahlumrichter (Standard)
- Patentiertes Zuführsystem für das Werkstück, das für einen reibungslosen Ablauf sorgt
- Der starre Werkzeugsitz wurde auf Langlebigkeit ausgelegt, mit leicht fixierbaren Werkzeugbits für eine längere Lebensdauer
- 2-stufiger Anfasprozess:
- Erste Geschwindigkeit - Schnelle Annäherung für Zeitersparnis
- Zweite Geschwindigkeit - Stufenlos einstellbare Anfasgeschwindigkeit für glattes Finish - Die Längentoleranz jedes Werkstücks kann innerhalb von +/- 0,05 mm kontrolliert werden
Wyposażenie standardowe:
- Funkcje maszyny
- Sterowana nc, w pełni automatyczna maszyna do fazowania
- Fazuje oba końce rury w tym samym czasie.
- Fazuje czoło rury, jednocześnie krawędzie wewnętrzne i zewnętrzne.
- Opatentowana konstrukcja do podawania materiału, zapewniająca płynny i precyzyjny proces
- Głowica narzędzia jest zaprojektowana do intensywnego użytkowania, z trwałymi końcówkami z węglika, które można łatwo wymienić w razie potrzeby.
- Każda końcowa głowica wykańczająca ma 2 stopnie prędkości:
- Szybkie podejście - dla większej szybkości i wydajności podczas każdego cyklu
- Powolny posuw do przodu - łatwo regulowany, aby uzyskać czyste i gładkie wykończenie.
- Tolerancję długości każdego elementu obrabianego można kontrolować w zakresie +/- 0,10 mm za pomocą łatwo regulowanego urządzenia do głębokości cięcia.
- Ciężkie łoże maszyny odlewniczej i wrzeciennik pochłaniają większość wibracji roboczych, zapewniając płynną, stabilną i cichą pracę.
- Moc serwomechanizmu do cięcia, podawanie z funkcją łamania wiórów
- Interfejs ekranu dotykowego umożliwia łatwą i intuicyjną obsługę
- Obwód sterowania plc ułatwiający rozwiązywanie problemów i obsługę
- Scentralizowany panel sterowania, który jest łatwy do zrozumienia i obsługi
- Ustawianie ilości, zliczanie i automatyczne zatrzymywanie mogą być ustawiane cyfrowo
- Łatwe ustawienie długości podawania zgłębnika
Standardowe akcesoria:
- Jedna para szczęk mocujących dla jednego rozmiaru rury
- Jedna para standardowych głowic do fazowania z gniazdami narzędziowymi i narzędziami skrawającymi
- Instrukcja obsługi
- Zestaw narzędzi
| Technische Daten | Einheit | Wert |
|---|---|---|
| Standardowe użycie głowicy | [-] | bity z węglika wolframu |
| Zakres średnic roboczych (stal miękka) - (* rury wykorzystujące standardową głowicę i gniazda narzędziowe) | [mm] | 10 - 60 |
| Długość rury roboczej | [mm] | 25 - 350 |
| Maksymalna grubość ścianki | [mm] | 5 |
| Tolerancja długości fazowania | [+/-] | 0,10 mm |
| Kąt fazowania standardowy | [°] | 30 lub 45 (opcjonalne kąty na żądanie) |
| Silnik wrzeciona (dla każdej głowicy) | [kW] | 5,5 kw x 6p |
| Obroty wrzeciona | [U/min] | 912 obr / min (60 hz) 760 obr / min (50 hz) |
| Podawanie osi głowicy tnącej | [kW] | 1,3 kw (silnik serwo) |
| Maße | [mm] | 1550 |
| Gewicht | [kg] | 2280 x 1560 x 1590 |
