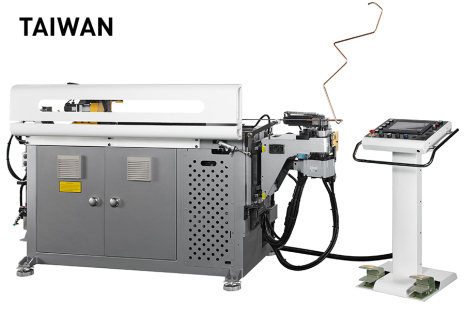

SOCO SB-39x6A-MR CNC-Rohrbieger (MRV)

Rohr- und Profilbiegemaschinen mit Schaft

SOCO SB-39x6A-MR CNC-Rohrbieger (MRV)

440 125,35 zł netz

Zu den Favoriten hinzufügen

12 monate garantie

Kontakt mit einem Händler:
Tomasz Kierzkowski
E-mail: tomasz.kierzkowski@eurometal.com.pl
Telefon: 603505252

Hydraulische Biegemaschinen der Serie SOCO MRV, MRV, ausgestattet mit CNC-Steuerung und Servomotorantrieben für 6 Achsen, mit der Möglichkeit, bis zu 6 Gesenkstapel zu montieren. Sie sind für komplexe Biegungen mit kleinen und großen Biegeradien konzipiert. Sie ermöglichen auch 1D-Biegen und Biegen ohne Klemmlänge. Das einzigartige DGT-Biegekopf-Antriebssystem mit Zahnradgetriebe und Servomotorantrieb sorgt für noch mehr Biegeeffizienz und Stabilität.

Menge

Hauptmerkmale des Geräts:

Einzigartiges Kopfdesign – DGT-System
6 gesteuerte Achsen (Vorschub - Y, Drehung - B, horizontale Kopfbewegung - X, Biegen - C, Unterstützung des Pressstempels - V1, vertikale Kopfbewegung - V2)
Alle 6 Achsen können gleichzeitig gesteuert werden
Die Möglichkeit, bis zu 6 Matrizenstapel zu montieren, ermöglicht das Biegen auch sehr komplexer Teile in einer Montage
CNC-Steuerung mit Touchscreen
Der Vorschub des Rohrwagens erfolgt über eine Zahnstange und einen Servomotor
Möglichkeit zur Montage mehrerer Matrizen- und Rollenstapel – für große Radien
Programmierbare Kraft der Stützvorrichtung für 1D-Biegung
Programmierbare Bogenlänge für große Radien
Materialelastizitätsausgleich bei Walzenbiegung
Kompensation für Gesenkbiegen
Eingabe von Daten in das YBC- und XYZ-System
Möglichkeit zur Konvertierung von Daten von XYZ nach YBC
Der Biegearm ist mit einem zusätzlichen Aktor ausgestattet, der den Biegevorgang unterstützt – dem Booster
Elektrisches System mit Kühlsystem ausgestattet
Das automatische Schmiersystem des Dorns erhöht dessen Lebensdauer sowie die Qualität und Genauigkeit des Biegens
Glättung der Matrizenhalterung mit Schmierung
Das Bedienfeld ist auf einem beweglichen Sockel platziert, was eine optimale Positionierung für den Bediener ermöglicht

Standard Ausrüstung:

Frühzeitiges Stiftrückzugssystem
Automatisches Bolzenschmiersystem
Zentralschmieranlage
Biegewerkzeug-Unterstützungssystem
Tragbares Bedienfeld
Bedienungsanleitung in Englisch
CE-Konformitätserklärung

Technische Daten	Einheit	Wert
Durchmesser des gebogenen Rohres (Stahl)	[mm]	3.17 - 38.1
Durchmesser des gebogenen Rohres (Edelstahl)	[mm]	2.2 - 38.1
Rohrlänge mit Dorn	[mm]	3850
Biegungsradius	[mm]	180
Biegewinkel	[°]	190
Biegegenauigkeit	[°]	+/- 0,1
Die Genauigkeit der Positionierungsbewegungen	[°]	+/- 0,1
Genauigkeit des Vorschubs	[°]	+/- 0,1
Der Unterschied zwischen den Radien	[mm]	80
Werkzeugbiegeradius - Profil	[mm]	2D – 5D
Werkzeugbiegeradius - Rohr	[mm]	1,5D – 5D
Biegeradius auf Rollen - Rohr	[mm]	6D - ∞ (MRV)
Rollenbiegeradius - Profil	[mm]	7D - ∞ (MRV)
1D-Biegung	[-]	Nie (MR) / Tak (MRV)
Die Radiusdifferenz	[mm]	30
Maße	[mm]	4700x 1350x 1220
Gewicht	[kg]	3800
