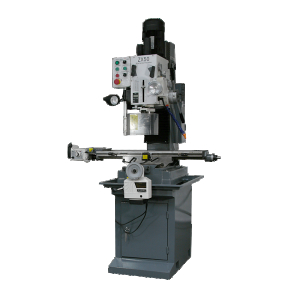

Die universelle Bohr- und Fräsmaschine ZX-32/76 ist ein Gerät, das sich ideal für kleine mechanische Werkstätten und für Lehrzwecke in technischen Schulen eignet. Es kann für die Einzel- und Kleinserienfertigung eingesetzt werden. Die einfache und solide Konstruktion garantiert einen langlebigen, wartungsfreien Betrieb ohne Ausfall. Die Maschine hat die Funktionen Bohren, Fräsen und Gewindeschneiden.
Technische Daten | Einheit | Wert |
---|---|---|
Bohrleistung in Stahl | [mm] | 32 |
Planfräserdurchmesser | [mm] | 70 |
Schaftfräser Durchmesser | [mm] | 30 |
Tischabmessungen (Länge) | [mm] | 730 |
Tischabmessungen (Breite) | [mm] | 210 |
Verfahrweg des Längstisches | [mm] | 480 |
Kreuzweg des Tisches | [mm] | 200 |
Verfahrwege (X, Y, Z) | [mm] | 350 |
Breite der T-Nut | [mm] | 14 |
Spindelkonus | [-] | MT3 |
Spindelverlängerung | [mm] | 70 |
Spindelrotation | [U/min] | 50 - 2900 |
Anzahl der Spindeldrehzahlbereiche | [-] | 2 |
Drehen Sie den Kopf nach links und rechts | [°] | +/-90 |
Hauptmotorleistung | [kW] | 1,1 |
Einphasige Stromversorgung | [Hz/kW] | 230 |
Maße | [mm] | 700x1030x1030 |
Gewicht | [kg] | 115 |
