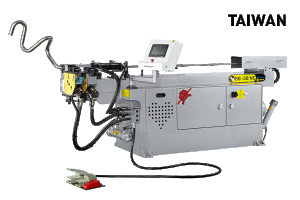

SOCO V SB-30x4A-3SV elektrischer CNC-Rohrbieger

Rohr- und Profilbiegemaschinen mit Schaft

SOCO V SB-30x4A-3SV elektrischer CNC-Rohrbieger

317 730,00 zł netz

Zu den Favoriten hinzufügen

12 monate garantie

Kontakt mit einem Händler:
Magda Kyrcz
E-mail: magda.kyrcz@eurometal.com.pl
Telefon: 609504408

Hydraulische Biegemaschinen der SOCO V-Serie, ausgestattet mit CNC-Steuerung und Servomotorantrieben für 4 Achsen, mit der Möglichkeit, bis zu 3 Gesenkstapel zu montieren. Das einzigartige DGT-Biegekopf-Antriebssystem mit Zahnradgetriebe und Servomotorantrieb sorgt für noch mehr Biegeeffizienz und Stabilität. Die Maschinen ermöglichen das Biegen von Radien gleich 1D (abhängig vom Dehnungsfaktor des Materials) und das Biegen großer Radien auf Rollen.

Menge

Hauptmerkmale des Geräts:

Einzigartiges Kopfdesign – DGT-System
CNC-Steuerung mit Touchscreen
Der Vorschub des Rohrwagens erfolgt über eine Zahnstange und einen Servomotor
Möglichkeit zur Montage mehrerer Matrizen- und Rollenstapel – für große Radien
Programmierbare Kraft der Stützvorrichtung für 1D-Biegung
Programmierbare Bogenlänge für große Radien
Materialelastizitätsausgleich bei Walzenbiegung
Kompensation der Gesenkbiegung
Eingabe von Daten in das YBC- und XYZ-System
Möglichkeit zur Konvertierung von Daten von XYZ nach YBC
Der Biegearm ist mit einem zusätzlichen Aktor ausgestattet, der den Biegevorgang unterstützt – dem Booster
Elektrisches System mit Kühlsystem ausgestattet
Das automatische Schmiersystem des Dorns erhöht dessen Lebensdauer sowie die Qualität und Genauigkeit des Biegens
Glättung der Matrizenhalterung mit Schmierung
Das Bedienfeld ist auf einem beweglichen Sockel platziert, was eine optimale Positionierung für den Bediener ermöglicht

Hauptsteuerungsfunktionen:

Betriebssystem, das unter Windows läuft
Mitsubishi-Servomotoren, die das Rohr vorschieben und drehen
Möglichkeit, Programme auf Festplatte oder FDD zu speichern
Möglichkeit zur Speicherung von 30.000 Dateien (bis zu 110 Biegungen pro Rohr)
Möglichkeit der 3D-Visualisierung des gebogenen Modells
Möglichkeit zur Konvertierung von YBC nach XYZ und umgekehrt
Möglichkeit, das Element auf dem Display frei zu drehen

Standard Ausrüstung:

Frühzeitiges Stiftrückzugssystem
Automatisches Bolzenschmiersystem
Zentralschmieranlage
Biegewerkzeug-Unterstützungssystem
Tragbares Bedienfeld
Bedienungsanleitung in Englisch
CE-Konformitätserklärung

Technische Daten	Einheit	Wert
Durchmesser des gebogenen Rohres (Stahl)	[mm]	1.5 - 30
Durchmesser des gebogenen Rohres (Edelstahl)	[mm]	1.2 - 25.4
Rohrlänge mit Dorn	[mm]	2670
Biegungsradius	[mm]	120
Biegewinkel	[°]	190
Biegegenauigkeit	[°]	+/- 0,1
Die Genauigkeit der Positionierungsbewegungen	[°]	+/- 0,1
Genauigkeit des Vorschubs	[°]	+/- 0,1
Werkzeugbiegeradius - Profil	[mm]	2,5D – 4D
Werkzeugbiegeradius - Rohr	[mm]	1,5D – 4D
Biegeradius auf Rollen - Rohr	[mm]	6D - ∞
Rollenbiegeradius - Profil	[mm]	8D - ∞
1D-Biegung	[-]	Tak
Maße	[mm]	3380x900x1200
Gewicht	[kg]	1800
