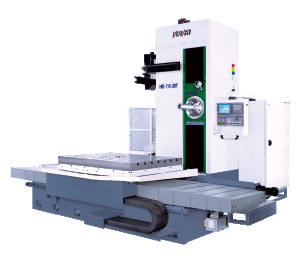

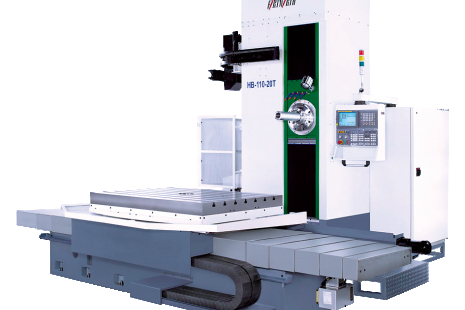

FORTWORTH HB110B CNC-Bohrmaschine
Preis einzeln
Keine Bewertung
12 monate garantie
Kontakt mit einem Händler:
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333
Die CNC-Bohrmaschine FORTWORTH HB110B ist ein Gerät zur Bearbeitung großformatiger Elemente, das Bohren, Fräsen, Bohren, Bohren, Ausrichten von Löchern in den Körpern aller Maschinen und anderer Strukturen ermöglicht. Die Bohrmaschinen der HB-Serie sind fortschrittliche Geräte, die dank der großen Werkzeugmagazine eine umfassende Bearbeitung des Werkstücks vom Gussrohling bis zur fertigen Form ermöglichen. CNC-Steuerung für 5 Achsen garantiert eine präzise, wiederholbare Bearbeitung.
Die CNC-Bohrmaschine FORTWORTH HB110B ist ein Gerät zur Bearbeitung großformatiger Elemente, das Bohren, Fräsen, Bohren, Bohren, Ausrichten von Löchern in den Körpern aller Maschinen und anderer Strukturen ermöglicht. Die Bohrmaschinen der HB-Serie sind fortschrittliche Geräte, die dank der großen Werkzeugmagazine eine umfassende Bearbeitung des Werkstücks vom Gussrohling bis zur fertigen Form ermöglichen. CNC-Steuerung für 5 Achsen garantiert eine präzise, wiederholbare Bearbeitung.
Drehtisch: Präziser Tisch angetrieben durch Servomotor, Position vom Encoder gelesen, Rotationssteigung am Eingang 0,001˚, volle 360˚-Achsensteuerung. Mechanische Verriegelung, wenn der Tisch auf einen Winkel von 0 ˚ -90 ˚ -180 ˚ -270 ˚ eingestellt ist. Im gesamten Bereich der Tischdrehung, nach seiner Einstellung, eine hydraulische Klemmung. Die Masse des bearbeiteten Details beträgt 5000 kg.
Drehtisch: Präziser Tisch angetrieben durch Servomotor, Position vom Encoder gelesen, Rotationssteigung am Eingang 0,001˚, volle 360˚-Achsensteuerung. Mechanische Verriegelung, wenn der Tisch auf einen Winkel von 0 ˚ -90 ˚ -180 ˚ -270 ˚ eingestellt ist. Im gesamten Bereich der Tischdrehung, nach seiner Einstellung, eine hydraulische Klemmung. Die Masse des bearbeiteten Details beträgt 5000 kg.
Korpus: Säule, Drehtellerbett 2 Gleitführungen, Hauptbett 4 Gleitführungen, einheitliche Gussteile. Bei HB-110-20T hat das Hauptbett 3 Führungen, das Bett unter der Säule hat 3 Führungen, die Y-Achse wird durch Bewegen der Säule mit dem Spindelstock realisiert. Einheitliche Gussteile. Auslesen der Position für die X-, Y-, Z-Achse von den Linealen.
Spindel: 110 mm, ISO50, B 550 mm Achse, Doppelrollenlager, hochpräzise NN. 2-Gang-Automatikgetriebe. Spindeldrehzahl 2500 U/min, Drehmoment 135 kg-m. Ablesen der Position für die W-Achse von einem Lineal.
ATC-Werkzeugmagazin für bis zu 60 Werkzeuge.
Steuerung: Fanuc FS-0i-MF oder höher.
Standard Ausrüstung:
- ölgekühlte Spindel
- automatische Zentralschmieranlage
- programmierbares Kühlsystem
- programmierbares Abblasen
- klimatisierter Schaltschrank
- Schneckenspäneförderer
- automatische Abschaltung M30
- MPG-Knopf
- Signallampe
- RS-232-Anschluss
- Werkzeugkasten
- externer Späneförderer
Sonderausstattung (zusätzlich zahlbar):
- Arbeitstischabdeckungen
- Kühlung durch die Spindel
- Spindelstützhülse
| Technische Daten | Einheit | Wert |
|---|---|---|
| Abmessungen des Arbeitstisches (Länge) | [mm] | 1000 |
| Abmessungen des Arbeitstisches (Breite) | [mm] | 1000 |
| T-Nuten | [mm] | 22 x 9 x100 |
| Belastung des Arbeitstisches | [kg] | 3000 |
| Beschleunigter Vorschub der B-Achse | [U/min] | 4 |
| Verfahrweg der X-Achse | [mm] | 2000 |
| Verfahrweg der Y-Achse | [mm] | 1400 |
| Verfahrweg der Z-Achse | [mm] | 1150 |
| Abstand von der Spindelnase zur Arbeitstischoberfläche | [mm] | 175~1475 / 0~1400 |
| Spindelspitze | [-] | BT50 |
| Spindeldurchmesser | [mm] | 110 |
| Spulengeschwindigkeit | [U/min] | 5 - 2500 |
| Beschleunigter Vorschub | [m/min] | dla osi: X,Y,Z,W: 15/12/15/6 |
| Arbeitsfeeds | [mm/min] | dla osi: X,Y,Z: 1-4000 W: 1-6000 |
| Kapazität des Werkzeugmagazins | [Stck] | 60 |
| Werkzeuglänge | [mm] | 400 |
| Werkzeuggewicht | [kg] | 25 |
| Werkzeugdurchmesser | [mm] | ø125/ø250 |
| Werkzeugwechselzeit | [s] | 15 |
| Leistung des Spindelmotors | [kW] | 22/26 |
| X / Y / Z / B-Achsen-Servoleistung | [kW] | 7/6/7/4/7 |
| Leistung der Zentralschmierpumpe | [W] | 150 |
| Hydraulische Pumpenleistung | [kW] | 3,7 |
| Leistung der Spindelkühlungspumpe | [kW] | 1,18 |
| Leistung der Kühlmittelpumpe | [kW] | 1,32 |
| Fassungsvermögen des Öltanks | [l] | 250 |
| Steuerung | [-] | Fanuc 0i-MD |
| Maße | [mm] | 4905x5116x3605 |
| Gewicht | [kg] | 21000 |
